YTSP系列

随着电力电子技术的发展，交流变频调速系统也正在迅速发展。为了适应市场的需要，本公司在广泛调研和收集国内外有关资料的基础上，研制了YTSP系列变频调速三相异步电动机。电机基本技术条件符合IEC34-1和GB755国际和国家标准的规定。电机噪声低，振动小，调速范围广，外观新颖。

YTSP系列变频调速三相异步电动机是为配合国内外各类高性能的IGBT脉宽调制变频器而特殊设计的，使用时一般不需配用外接滤波器。

YTSP系列变频调速三相异步电动机集国内外同类产品之优点，采用计算机辅助设计技术进行设计。为了使电机能适应PWM变频电源供电的状况，在设计上，对定子、转子槽形和定子绕组分布形式作了特殊的考虑，以期获得一个较为合适的电感值，来抑制和减小时间谐波和由其引起的一系列电机空间谐波所产生的不良影响。电机的电磁负荷设计也考虑了一定的裕度，这样，既能保证电机在高频时的过载能力，又能在低频运行时仍能保持恒转矩输出。

YTSP系列变频调速三相异步电动机绝缘结构的设计，考虑了采用IGBT的PWM变频器的高载波频率的影响。尤其是匝间绝缘，为了能够承受由高电压上升率在线圈匝间反复施加的陡度极大的冲击电压所导致的严酷考验，采用了特殊措施予以加强。电机的匝间耐压试验值远超过了JB/Z346-89对交流电机的规定。

在结构设计方面，YTSP系列的安装尺寸与Y系列相同，以便用户的配套和选用。YTSP系列的冷却方式为两种：一种为IC411系列(YTSP400除外)，可以保证在该系列规定的频率范围（10～70Hz）内实现恒转矩及恒功率调速，并保证在此条件下长期运行，电机绕组温升不超过允许值。另一种为IC416系列，该系列使用单独的轴流风机强迫通风。保证了电机在低速（1～2Hz）时恒转矩长期运行温升不超过允许值。

YTSP系列变频调速三相异步电动机出厂试验时均采用变频器电源供电，符合实际使用工况。

为此，谨向各工矿企业和设计院推荐。

电机性能：

电动机的基准工作制为连续工作制S1。当采用其它工作制（如S2，S3，••••••等），技术数据表中机座号与功率等级的对应关系可能要改变。

电动机的额定电压为380V、频率为50Hz。也可根据不同调速范围的要求以及使用场合供电电源的要求确定额定点的电压和频率（如400V，440V，460V及60Hz等）。额定电压400V，Δ接法的电机，改变成Y接法后，可适用于电源电压为690V的场合。

电动机的绝缘等级为F或H级，绝缘结构具有对变频器输出高载波频率电压的适应能力。

电动机调速范围广。IC411系列可在10~50Hz下实现恒转矩调换，50~70Hz下实现恒功率调速，IC416系列在开环U/f控制的条件下，可实现3~50Hz时的恒转矩调速，50~100Hz（355机座号的4极电机及400机座号的电机为50~70Hz）时的恒功率调速；在矢量控制的条件下，调速范围还可以扩大。

过载能力强。能够承受额定转矩的160%过载，历时1min。

低速性能好。低速时转矩平滑，无爬行现象。

电动机的接线方式，一般情况下，250及以下机座号为Y接法，280及以上机座号为Δ接法。当有特殊要求时，也可脱离这种划分方式（如250及以下机座号可采用Δ接法，280及以上机座号可采用Y接法）。

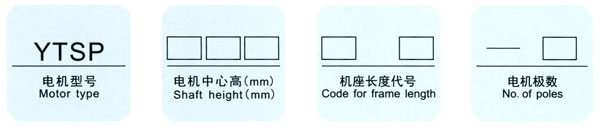

型号说明

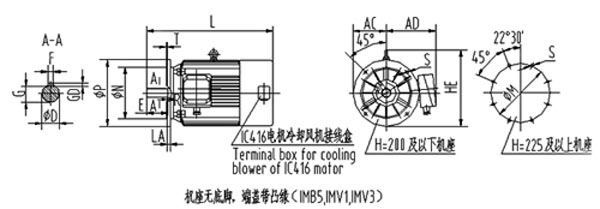

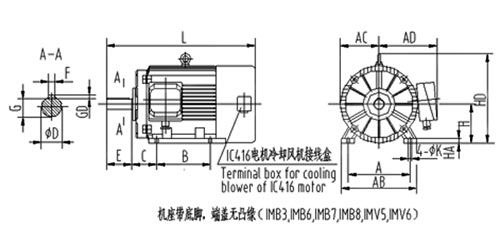

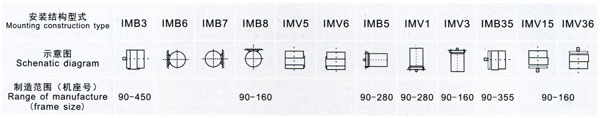

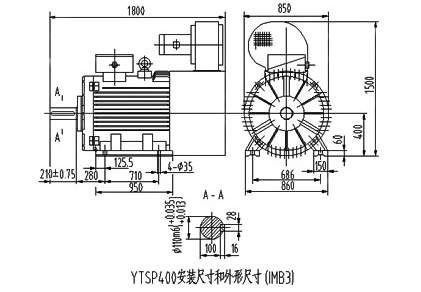

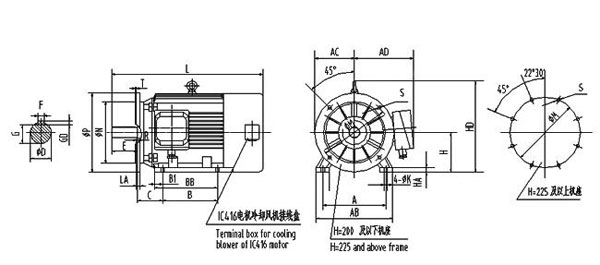

结构简介

订货须知：

1.定货时必须说明产品型号、额定功率、额定电压、额定频率、调速范围及在此范围内的运行特性，接线盒位置等。

2.如有特殊要求，经双方协商后，可提供其他极数，其他结构及安装型式的电动机，也可配带各种转感器（测速发动机、超速开关=编码器等），各种制动器（电磁式、涡流式）各种热敏保护装置和加热带等。
