概述：

YZRE系列起重及冶金用绕线转子制动三相异步电动机由YZR系列电动机和制动器二部分组成，YZRE系列电动机的电机部分符合JB/T2027-93《YZR系列起重及冶金用绕线转子三相异步电动机技术条件》。YZRE系列为绕线转子制动电动机，把驱动和制动两种功能集于一体，该电动机具有过载能力大和机械强度高的特点。适合于各种类型的起重及冶金机械或其它类似的设备上，作驱动和制动用。

电动机在下列环境条件下能正常运行：

1、冷却介质温度不超过40℃（F级绝缘电动机）或60℃（H级绝缘电动机）。

2、海拔不超过1000米。

3、月平均温度25℃时，最大空气相对温度为90%。

4、YZRE-TH系列为用于温热带气候环境的派生产品，除第1、2条规定的条件下，并能在下列环境条件下正常运行。

（1）在25℃时，最大空气相对温度为95%

（2）有凝露和霉菌。

工作制:

电动机的工作制按GN755《电动基本技术要求》规定，分为S2、S3、S4和S5等四种类型，并以40%负载持续率的S3工作制为基准工作制。

电动机在基准工作制的额定功率、转动惯量Jm、转子开路电压、静态制动力矩和机座号的对应关系见表1

	1500r/min			1000r/min			750r/min			静态制动力矩 N。m
机座号	功率 KW	JM KG.M2	转子开路电压V	功率 KW	JM KG.M2	转子开路电压V	功率 KW	JM KG.M2	转子开路电压V	静态制动力矩 N。m
112M	2.2	0.035	132	1.5	0.04	100
132M1	3.7	0.07	187	2.2	0.07	132
132M2	5.5	0.08	139	3.7	0.08	185
160M1	7.5	0.15	185	5.5	0.15	138
160M2	11	0.18	252	7.5	0.18	185
160L	15	0.22	218	11	0.22	250	7.5	0.22	205	100
180L	22	0.40	250	15	0.40	218	11	0.40	172	150

冶金涡流制动电机盘式制动电动机涡流制动器变相调速三相异步电动机

暂无信息……

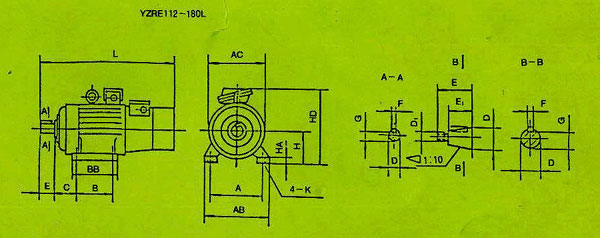

表２

机座号
	A	B	C		D			E		E1		F		G		H		K
	基本尺寸	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	D1	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	位置度公差	螺栓直径
112M	190	140	70	±2.0	32	+0.018 +0.002	-	80	±0.37	-	-	10	0 -0.036	27	0 -0.2	112	0 -0.5	12	+0.43 0	Φ1.0M	M10
132M	216	178	89		38									33		132
160M	254	210	108	±3.0	48			110	±0.43			14	0 -0.043	42.5		160		15		Φ1.5M	M12
160L		254
180L	279	279	121		55		M36*3			82	0 -0.46			19.9		180

机座号	外形尺寸
	AB	AC	BB	HA	HD	L

112M	250	245	235	18	335	670
132M	275	285	260	20	365	730
160M	320	325	290	25	425	875
160L			335			920
180L	360	360	380		465	1010

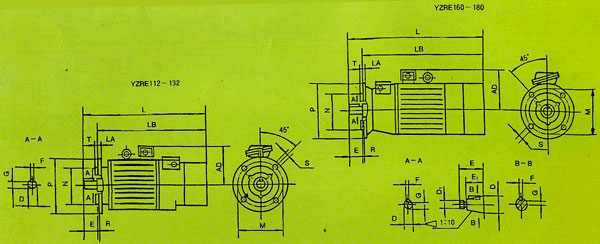

表3

机座号	凸缘号	安装尺寸及公差
		D		D1	E		E1		F		G		M	N		P
		基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差		基本尺寸	极限偏差
112M	FF215	32	+0.018 +0.002	-	80	±0.37	-	-	10	0 -0.036	27	0 -0.2	215	180	+0.014 -0.011	250
132M	FF265	38									33		265	230	+0.016 -0.013	300
160M	FF300	48			110	±0.43			14	0 -0.043	42.5		300	250		350
160L
180L		55		M36*3			82	0 -0.46			19.9

机座号

凸缘号

安装尺寸及公差

外形尺寸

孔数
（个）

基本
尺寸

极限
偏差

基本
尺寸

极限
偏差

位置度
公差

螺栓
直径

112M

FF215

±2.0

+0.43
0

Φ1.5M

M12

220

670

590

132M

FF265

230

730

650

160M

FF300

±3.0

+0.52
0

M16

260

905
905

795

160L

840

180L

280

1020

910

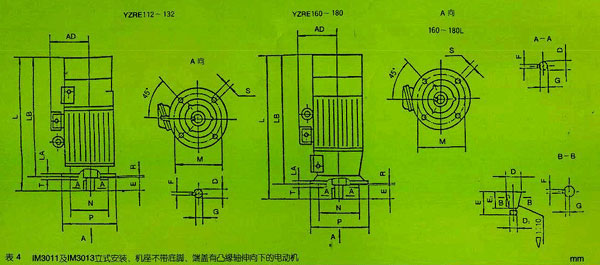

表4

机座号	凸缘号	安装尺寸及公差
		D		D1	E		E1		F		G		M	N
		基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差		基本尺寸	极限偏差
112M	FF215	32	+0.018 +0.002	-	80	±0.37	-	-	10	0 -0.036	27	0 -0.2	215	180	+0.014 -0.011
132M	FF265	38									33		265	230	+0.016 -0.013
160M	FF300	48			110	±0.43			14	0 -0.043	42.5		300	250
160L
180L		55		M36*3			82	0 -0.46			19.9

机座号	凸缘号										外形尺寸
		P	R		S				T	孔数（个）	AD	L	LA	LB
			基本尺寸	极限偏差	基本尺寸	极限偏差	位置度公差	螺栓直径
112M	FF215	250	0	±2.0	15	+0.43 0	Φ1.5M	M12	4	4	220	670	14	590
132M	FF265	300									230	730		650
160M	FF300	350		±3.0	19	+0.52 0		M16	5		260	905 905	18	795
160L														840
180L											280	1020		910
