YZRW系列

  • 产品概述
  • 技术数据表
  • 外型及安装尺寸

概述:

YZRW系列起重及冶金用涡流制动绕线转子三相异步电动机(以下简称涡流制动电动机)是有YZR系列电动机和装于其副轴伸的涡流制动器组成,它把驱动和调速两种功能集于一体,其特点是:具有稳定的低速调速特定和无失控区、运行可靠等优点。

涡流制动器在下列环境下能正常运行:

1、环境空气温度不超过40℃(F级绝缘的电动机)或60℃(H级绝缘的电动机)。

2、海拔不超过10000m

3、经常地机械震动及冲击

涡流制动电动机的额定频率为50HZ,额定电压为380V。涡流制动器励磁电压为80±15V直流电压。

工作制:

涡流制动电动机的基准工作制为S3,电动机基准负载持续率为40%,涡流制动器的基准负载持续率为15%,每一个工作周期均为10分钟.

定货须知:

1.定货时必须说明产品型号、额定功率、额定电压、额定频率、调速范围及在此范围内的运行特性,接线盒位置等。

2.如有特殊要求,经双方协商后,可提供其他极数,其他结构及安装型式的电动机,也可配带各种转感器(测速发动机、超速开关=编码器等),各种制动器(电磁式、涡流式)各种热敏保护装置和加热带等。

表1

机座号 涡流制动电动机
1000r/min 750r/min 600r/min 涡流制动器
功率 JM 转子开
路电压
V
功率 JM 转子开
路电压
V
功率 JM 转子开
路电压
V
额定制动力矩
N.m
额定
励磁
电流
A
额定
励磁
电压
V
额定
转速
r/min
限定制动力矩
N.m
JM
112M 1.5 0.03 100 - - - - - - 7 2.3 80±15 100 26 0.075
M1 2.2 0.06 132 - - - - - - 18 2.0 100 64 0.18
132
M2
3.7 0.07 185 - - - - - - 100
M1 5.5 0.12 138 - - - - - - 64 3.5 100 196 0.35
160M2 7.5 0.15 185 - - - - - - 100
L 11 0.20 250 7.5 0.20 - - - - 100
180L 15 0.39 218 11 0.39 172 - - - 118 4.0 100 245 0.88
200L 22 0.67 200 15 0.67 178 - - - 170 5.0 100 390 1.5
225M 30 0.84 250 22 0.82 232 - - - 235 5.0 100 540 2.0
M1 37 1.52 250 30 1.52 272 - - - 390 5.8 100 785 3.63
250
M2
45 1.78 290 37 1.79 335 - - - 100
S 55 2.35 280 45 2.35 305 37 3.58 150 590 9.5 100 1180 4.0
280
M
75 2.86 370 55 2.86 360 45 3.98 172 100
S - - - 75 7.22 302 55 7.22 242 980 6.0 100
315
M
- - - 90 8.68 372 75 8.68 325 980 6.0 100 1860 7.0

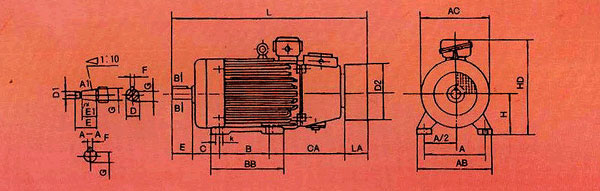

机座号 安装尺寸
A A/2 B C D D1 E E1 F(NG) G H CA K
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
左右
B
之差
基本
尺寸
极限
偏差
左右
C
之差
基本
尺寸
极限
偏差
基本
尺寸
基本
尺寸
极限
偏差
基本
尺寸
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
基本
尺寸
基本
尺寸
极限
偏差
112M 190 ±0.7 95 ±0.5 140 ±0.7 ±0.7 70 ±2.0 0.3 32 ±0.018 - 80 ±0.37 - 10 0
-0.036
27 112 283 12
132M 216 108 178 89 38 - 33 132
160M 254 127 210 108 48 110 ±0.43 14 42.5 160 317 15 +0.42
0
160L 139.5 254 121 ±0.002 82 0
-0.5
180L 279 ±0.75 159 ±0.75 279 ±1.05 ±1.05 133 ±3.0 0.45 55 M36*3 105 19.9 180 319
200L 318 178 305 149 60 M42*3 140 16 0
-0.043
21.4 200 375 19
225M 345 203 311 168 65 M48*3 ±0.5 23.9 0
-0.20
225 425
250M 406 349 70 M56*4 130 18 25.4 250 488 24
280S 457 ±1.40 228.5 ±1.00 368 ±1.40 ±1.40 190 ±4.0 0.60 85 170 20 0
-0.052
31.7 280 0
-1.0
500 +0.52
0
280M 419 M64*4
315S 508 1.40 254 ±1.0 406 ±1.40 ±1.40 216 ±4.0 0.60 95 22 35.2 315 550 28
315M 457

机座号 外形尺寸
BB AB AC HD L D3 LA
112M 235 250 245 330 698 Φ220 125
132M 260 275 285 360 775 Φ260 145
160M 290 320 325 420 916 Φ315 171
160L 335 960
180L 380 360 360 460 1070 Φ355 241
200L 400 405 405 510 1175 Φ395 222
225M 410 455 430 545 1270 Φ445 245
250M 510 515 480 605 1455 Φ495 310
280S 530 575 535 665 1569 Φ555 341
280M 580 1620
315S 640 620 750 1635 Φ610 280
315M 630 1685
机座号 安装尺寸及公差
N S D E
凸缘 代号 M 基本 尺寸 极限 偏差 P LA T 基本 尺寸 极限 偏差 螺栓 直径 孔数 (个) 基本 尺寸 极限 偏差 D 基本 尺寸 极限 偏差 E
112M FF215 215 180 +0.014 -0.011 250 14 4 15 +0.43 0 M12 32 +0.018 -0.002 80 +0.39
132M FF265 365 230 300 38
160M FF300 48 110 0.43
180L 4
180L 300 250 +0.016 -0.013 350 18 55 82
200L FF400 5 19 +0.52 0 M16 60 M36*3 140 0.50
225M 400 350 ±0.018 450 20 8 65 M42*3 105
机座号 外形尺寸
键槽
F(HG) GD F(NG) G L LB AD
112M 基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
735 655 220
132M 10 0
-0.036
8 10 0
-0.036
27 805 725 230
160M 33 1084 974
180L 14 9 14 42.5 1128 1018 250
180L 0
-0.2
1241 1131
200L 0
-0.043
0
-0.09
0
-0.043
19.9 1364 1224 280
225M 16 10 16 21.4 1453 1313 320
