YSGB225-400型

特点与用途：

变频调速技术的应用，可以通过灵活地选择电机的极数和频率得到电机的转速，这就为应用于冶金行业的辊道电机省却齿轮减速装置提供了可能。近年来，我们在研究国外新近推出的低转速高转矩变频调速辊道电机的基础上，结合多年来设计制造变频调速电机的经验，对YSG系列辊道用变频调速三相异步电动机进行了延伸，开发了低转速高转矩的YSGb225-400型辊道用变频调速三相异步电动机。

电机的结构设计传承了传统辊道电机的结构特点，又根据变频调速的特点有所创新。选用了高强度结构材料；电机为全封闭表面自然冷却(IC410)，机座上的环形散热筋与端盖上的辐射状散热筋，既扩大了电机的散热面积，也增强了电机的结构刚性；对电机的密封、再润滑等也作了充分考虑，电机的防护等级为IP54，也可根据实际使用要求商议提高电机的防护等级至IP55、IP56。因此，电机适合在频繁起制动、正反转、冲击性负载的工况下以及在高温、多粉尘、多水汽的恶劣环境中运行。

电机性能：

电磁设计充分考虑了变频调速的特点，使之低速输出特性更好、过载转矩更高、运行更平稳。电机的额定电压为380V，额定频率为20Hz；开环控制条件下的恒转矩运行范围为2-20 Hz，恒功率运行范围为20-32 Hz。

电机采用F级绝缘，也可以根据实际使用要求采用H级绝缘。专用的变频电机绝缘系统设计，使电机的绝缘结构具有对变频器输出的高载波频率电压的适应能力；为了防止轴电流，在280及以上机座号电机的非传动侧还安装了接地电刷。

电机过载能力为400%，15s。

表6为YSGb225-400型低转速高转矩辊道用变频电机的基本规格。表6中的数据为20Hz、380V时的设计值，功率值和额定转矩值为S1工作制或等效计算为S1工作制的功率Prms、转矩Trms，供用户选型时参考。当实际需要的电机规格与表6中的数据不符时，可与制造厂联系，设计满足使用要求的电机规格。

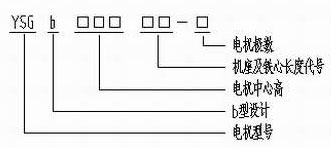

型号说明：

结构简介:

电动机的外壳防护等级为IP54，根据需要还可制成IP55、IP56。

电动机的冷却方式为IC410（全封闭自然冷却）。

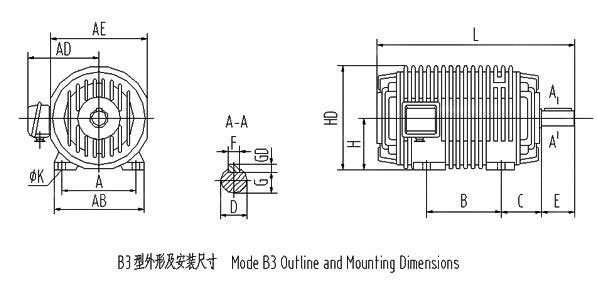

电动机的结构及安装方式为IMB3。当需要采用其它安装方式时，请在订货时说明，另行商议。

YSGb225电动机的接线盒位于电机机座左侧（从轴伸端视之）；YSGb250~YSGb400电机的接线盒位于电机机座上方。用户如有特殊要求，请在订货时说明，另行商议。

订货须知:

1.定货时必须说明产品型号、额定功率、额定电压、额定频率、调速范围及在此范围内的运行特性，接线盒位置等。

2.如有特殊要求，经双方协商后，可提供其他极数，其他结构及安装型式的电动机，也可配带各种转感器（测速发动机、超速开关=编码器等），各种制动器（电磁式、涡流式）各种热敏保护装置和加热带等。

注：电机型号相对旧版样本有如下改动：

本版样本上的YSGa型，在旧样本上为YSGB型；本版样本上的YSGb型，在旧样本上为YSGA型。请在订货时注意
